· 床身采用一体成形结构，高强度铸铁材料铸造而成，并进行热处理消除内应力，经过有限元分析，优化筋格布置，充分满足机床高扭矩切削的需要。左右和两侧分别设计有螺旋排屑槽，方便残余铁屑及时排出。
· 立柱双层壁结构设计，内部多点放射筋排列，底部大跨距截面布置，刚性佳。
· 主轴箱经有限元的结构静力学、动力学分析，合理的结构设计和加强筋的搭配保证了箱体的高刚性，确保了主轴部件的加工刚性。
-
-

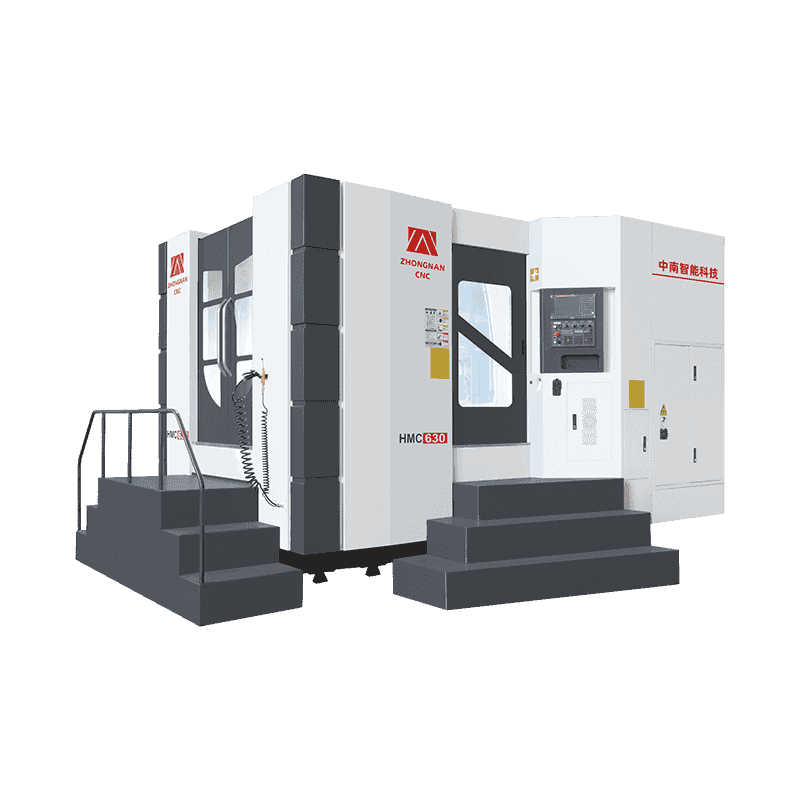

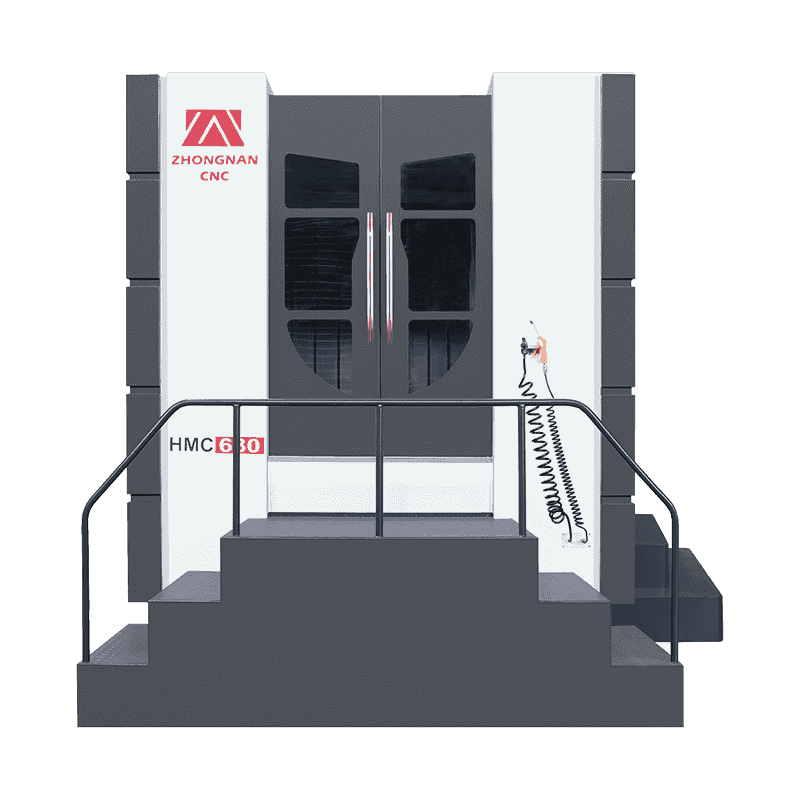

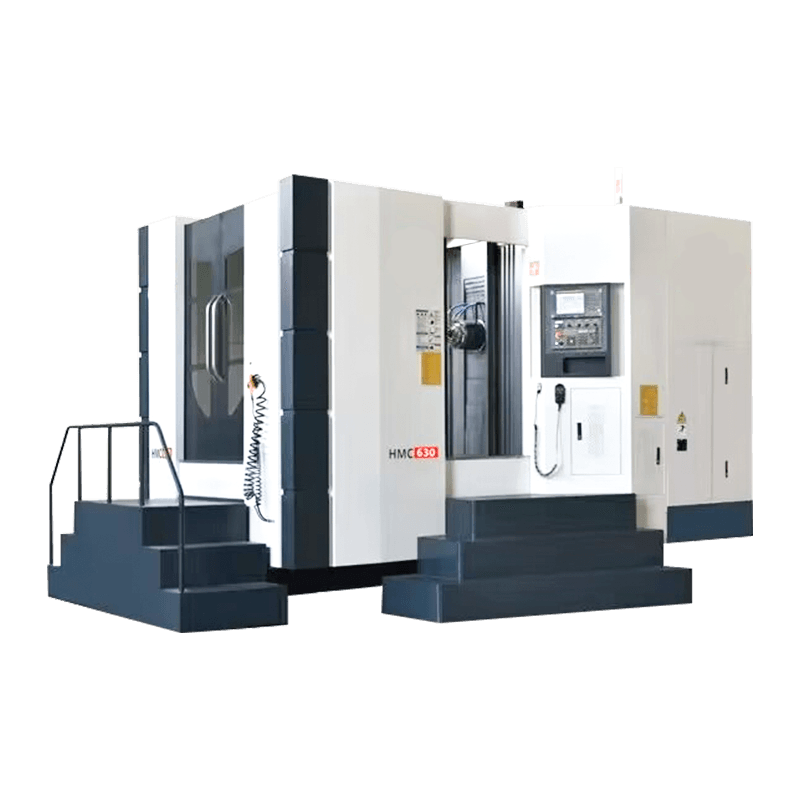

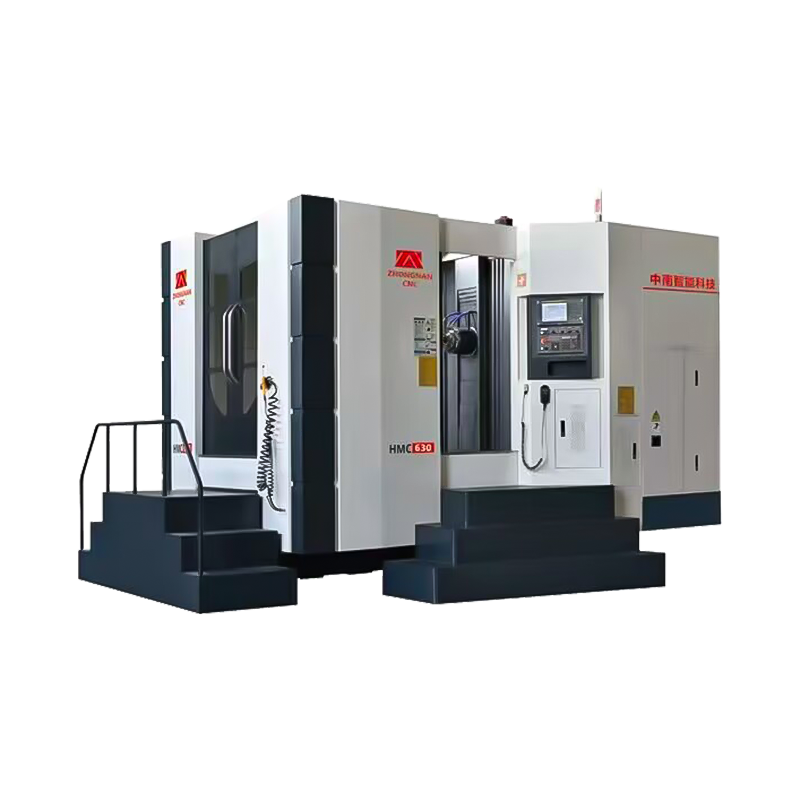

卧式加工中心HMC-630主要技术参数
项目
主要参数
加工范围
X轴行程（左右）
mm
1050
Y轴行程（上下）
mm
800
Z轴行程（前后）
mm
850
主轴端面至工作台中心距离
mm
200-1100
主轴中心到工作台面距离
mm
118-968
工作台
工作台数量
--
1
工作台面积（A×B）
mm
630×630
最小分割角度
deg
1°
最大承重
Kg
1200
T型槽（槽数×宽度×间距）
mm
5×20×125
主轴
主轴驱动方式
皮带传动
主轴锥孔
--
BT50
主轴转速
rpm
6000
主轴功率
kW
15/18.5（广域电机）
主轴扭矩（S1/S2）
N.m
143/191
进给驱动
X、Y、Z轴快移速度
m/min
30/30/30
X、Y、Z轴伺服电机功率
kW
3/3/3
X、Y、Z轴伺服电机扭矩
N.m
36/36/36
X、Y、Z轴丝杠直径
mm
50/50/50
X、Y、Z重载线轨宽度
mm
55/55/55
刀库
刀库容量
30
换刀时间
s
4.5
刀具最大直径
mm
125/225
刀库最大长度
mm
350
刀具最大重量
Kg
20
精度
定位精度 （VDI 3441）
mm
0.008
重复定位精度（VDI 3441）
mm
0.005
B轴分割精度 （VDI 3441）
arc-sec
10
B轴重复精度 （VDI 3441）
arc-sec
2
外形
长×宽×高
mm
4500×3500×3500
重量
kg
17000
气源压力
MPa
0.6
机床电源
V/Hz
380V/50Hz
-
标准配置
1
FANUC系统
2
BT50皮带主轴
3
BT50-30T刀臂式刀库
4
630×630转台（1°分）
5
主轴切削吹气
6
切削冷却液系统
7
自动润滑系统
8
全封闭式护罩
9
螺旋排屑机
10
标准水箱
11
操作侧清洁水枪及气枪
12
电柜热交换器
13
工作灯
14
警示灯
15
工具箱及工具
16
地脚螺栓
17
变压器
可选装配置
1
三菱/西门子/新代系统
2
链板排屑机
3
BT50齿轮主轴箱
4
主轴中心出水系统
5
刮带式油水分离机
6
BT50-40T刀臂式刀库
7
630×630转台（0.001°分）
8
安全门
9
自动刀具测量系统
10
自动工件测量系统
-
