· 床身采用高强度铸铁材料铸造而成，并进行热处理消除内应力，经过有限元分析，优化筋格布置，充分满足机床高扭矩切削的需要。左右和两侧分别设计有螺旋排屑槽，方便残余铁屑及时排出。
· 立柱双层壁结构设计，内部多点放射筋排列，底部大跨距截面布置，刚性佳。
· 主轴箱经有限元的结构静力学、动力学分析，合理的结构设计和加强筋的搭配保证了箱体的高刚性，确保了主轴部件的加工刚性。
· 机床配备旋转工作台，减少机床待机装夹工件时间，极大提高加工效率。高精度蜗轮蜗杆带动转台旋转，采用高精度鼠牙盘定位搭配油压锁紧机构，保证工作台的夹紧，确保切削过程中工作台的平稳无振动。
|

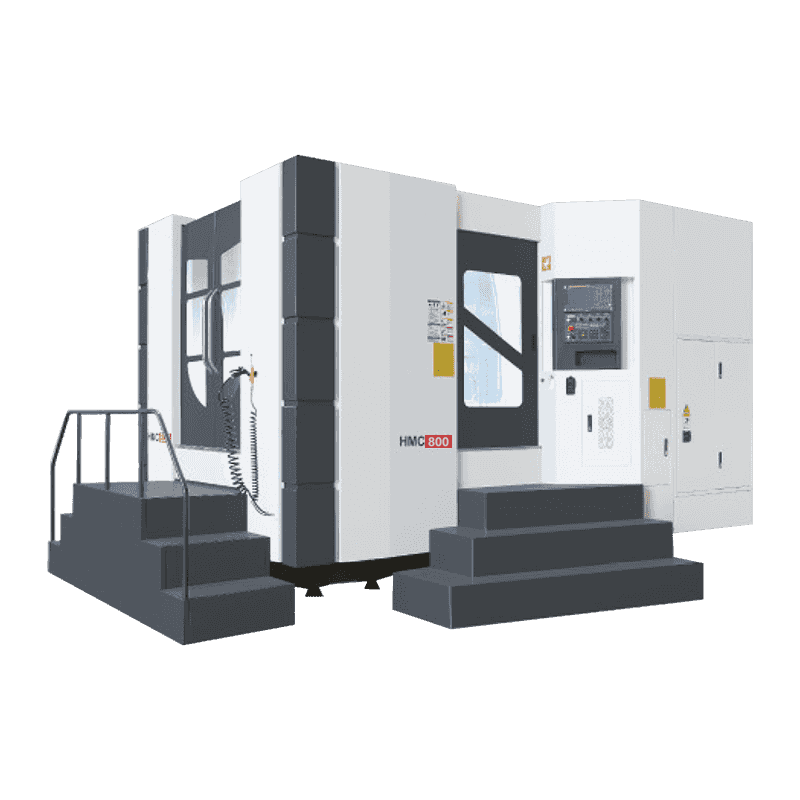

卧式加工中心HMC-800主要技术参数 |
|||
|
项目 |
主要参数 |
||
|
加工范围 |
X轴行程（左右） |
mm |
1600 |
|
Y轴行程（上下） |
mm |
1200 |
|
|
Z轴行程（前后） |
mm |
1200 |
|
|
主轴端面至工作台中心距离 |
mm |
200-1400 |
|
|
主轴中心到工作台面距离 |
mm |
80-1280 |
|
|
工作台 |
工作台数量 |
-- |
1 |
|
工作台面积（A×B） |
mm |
800×800 |
|
|
最小分割角度 |
deg |
1° |
|
|
最大承重 |
Kg |
2000 |
|
|
T型槽（槽数×宽度×间距） |
mm |
5×22×160 |
|
|
主轴 |
主轴驱动方式 |
皮带+齿轮箱 |
|
|
主轴锥孔 |
-- |
BT50 |
|
|
主轴转速 |
rpm |
6000 |
|
|
主轴功率 |
kW |
15/18.5（广域电机） |
|
|
主轴扭矩（S1/S2） |
N.m |
572/764 |
|
|
进给驱动 |
X、Y、Z轴快移速度 |
m/min |
24/24/24 |
|
X、Y、Z轴伺服电机功率 |
kW |
3/3/3 |
|
|
X、Y、Z轴伺服电机扭矩 |
N.m |
36/36/36 |
|
|
X、Y、Z轴丝杠直径 |
mm |
55/55/55 |
|
|
X、Y、Z重载线轨宽度 |
mm |
65/65/55 |
|
|
刀库 |
刀库容量 |
|
40 |
|
换刀时间 |
s |
4.5 |
|
|
刀具最大直径 |
mm |
125/225 |
|
|
刀库最大长度 |
mm |
350 |
|
|
刀具最大重量 |
Kg |
20 |
|
|
精度 |
定位精度 （VDI 3441） |
mm |
0.008 |
|
重复定位精度（VDI 3441） |
mm |
0.005 |
|
|
B轴分割精度 （VDI 3441） |
arc-sec |
10 |
|
|
B轴重复精度 （VDI 3441） |
arc-sec |
2 |
|
|
外形 |
长×宽×高 |
mm |
6000×5000×4500 |
|
重量 |
kg |
20500 |
|
|
气源压力 |
MPa |
0.6 |
|
|
机床电源 |
V/Hz |
380V/50Hz |
|
标准配置
|
1 |
FANUC系统 |
|
2 |
BT50皮带主轴 |
|
3 |
BT50-30T刀臂式刀库 |
|
4 |
800×800转台（1°分） |
|
5 |
主轴切削吹气 |
|
6 |
切削冷却液系统 |
|
7 |
自动润滑系统 |
|
8 |
全封闭式护罩 |
|
9 |
螺旋排屑机 |
|
10 |
标准水箱 |
|
11 |
操作侧清洁水枪及气枪 |
|
12 |
电柜热交换器 |
|
13 |
工作灯 |
|
14 |
警示灯 |
|
15 |
工具箱及工具 |
|
16 |
地脚螺栓 |
|
17 |
变压器 |
可选装配置
|
1 |
三菱/西门子/新代系统 |
|
2 |
链板排屑机 |
|
3 |
BT50齿轮主轴箱 |
|
4 |
主轴中心出水系统 |
|
5 |
刮带式油水分离机 |
|
6 |
BT50-40T刀臂式刀库 |
|
7 |
800×800转台（0.001°分） |
|
8 |
安全门 |
|
9 |
自动刀具测量系统 |
|
10 |
自动工件测量系统 |
