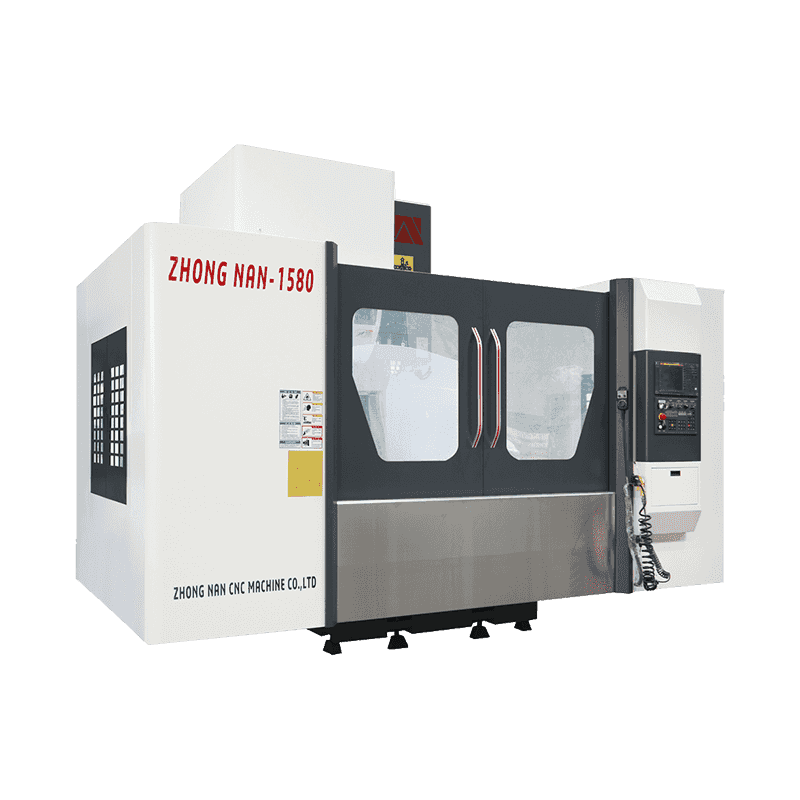

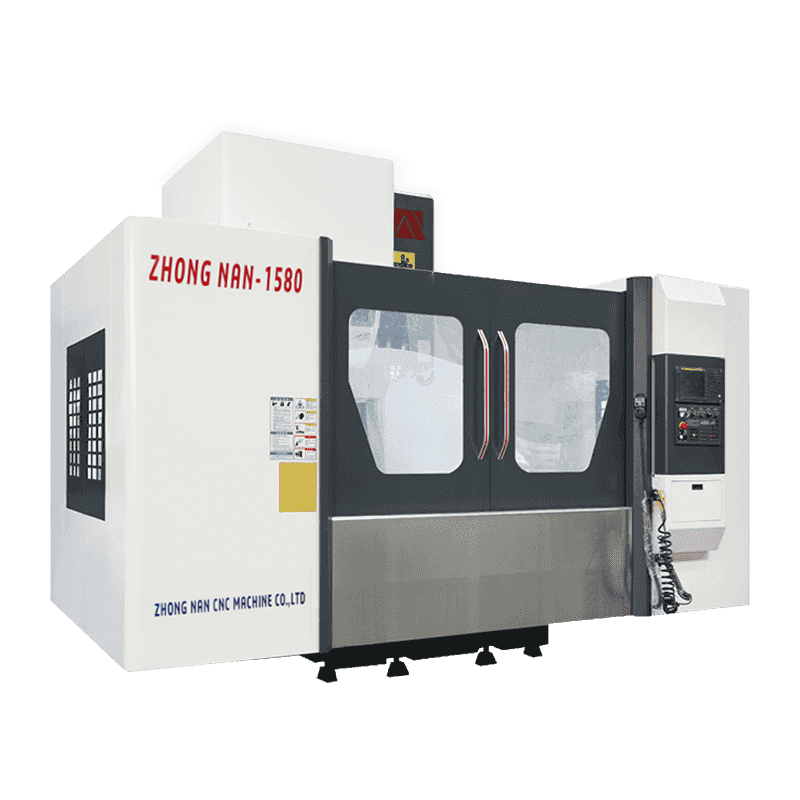

L1580高速加工中心是新一代精密高速、高效的现代化加工机床。可一次装夹，自动连续完成对零件的铣削、钻孔、扩孔及攻丝等多种工序加工。适用于中等批量生产的各种平面、孔、复杂形状表面的加工，尤其是多孔中、小型箱体类零件更为方便，节省工装，缩短生产周期，提高加工精度，是国防工业、拖拉机、轻工行业、汽车制造、纺织机械、模具行业以及箱体类零件加工的理想加工设备。
产品特性：
1、整机结构为定柱式，十字滑台结构。机身采用超大稳固底座，高刚性的大跨距人字形立柱，高速切削变形小；
2、主轴采用高速高精密主轴单元，主轴前端采用迷宫设计，并带气幕保护功能，配置循环冷却装置，使得主轴温升小、热变形小、加工精度高；
3、三轴导轨采用高刚性线轨承载，低摩擦，低噪音；
4、机床标配冲水排屑，迷宫式水箱过滤系统结构，为工件加工提供良好的切削液。
5、配备高性能数控系统，保障了机床控制的稳定性，并具备的数控加工功能和辅助功能。
|
机型/ |
单位 |
ZN-L1580 |
|
X轴行程 |
mm |
1500 |
|
Y轴行程 |
mm |
800 |
|
Z轴行程 |
mm |
700 |
|
主轴鼻端至工作台面距离 |
mm |
130-830 |
|
工作台尺寸 |
mm |
1700×800 |
|
工作台T型槽尺寸 |
|
5×22×135 |
|
最大负重 |
kg |
1500 |
|
主轴转速 |
rpm |
皮带8000 |
|
主轴规格 |
|
BT50 |
|
主轴马力 |
kw |
15/18.5 |
|
直线导轨宽度X/Y |
mm |
55/45 |
|
丝杆直径X/Y/Z |
mm |
63/63/50 |
|
X.Y.Z进给速度 |
m/min |
10 |
|
X.Y.Z快速移动速度 |
m/min |
20/20/15 |
|
三轴电机 |
kw |
3/3/3 |
|
刀库容量 |
把 |
24 |
|
刀具最大直径（满刀/空临刀） |
mm |
110/220 |
|
刀具最大长度 |
mm |
350 |
|
刀具最大重量 |
kg |
15 |
|
换刀时间 |
s |
2.6 |
|
定位精度 |
mm |
0.012 |
|
重复定位精度 |
mm |
0.008 |
|
控制器 |
|
发那科 OIMF |
|
电力需求 |
kw |
35 |
|
机器重量 |
kg |
13000 |
|
机器尺寸 |
mm |
4300*3500*3500 |
标准配置
|
1 |
FANUC系统 |
|
2 |
BT50皮带主轴 |
|
3 |
24T刀臂式刀库 |
|
4 |
主轴切削吹气 |
|
5 |
切削冷却液系统 |
|
6 |
自动润滑系统 |
|
7 |
全封闭式护罩 |
|
8 |
标准水箱 |
|
9 |
操作侧清洁水枪及气枪 |
|
10 |
电柜热交换器 |
|
11 |
工作灯 |
|
12 |
警示灯 |
|
13 |
工具箱及工具 |
|
14 |
地脚螺栓 |
|
15 |
变压器 |
可选装配置
|
1 |
三菱/西门子/新代系统 |
|
2 |
链板排屑机 |
|
3 |
BT50齿轮主轴箱 |
|
4 |
主轴中心出水系统 |
|
5 |
三轴光栅尺 |
|
6 |
刮带式油水分离机 |
|
7 |
旋转工作台（第四轴） |
|
8 |
安全门 |
|
9 |
自动刀具测量系统 |
|
10 |
自动工件测量系统 |
|
11 |
油雾收集器 |
