M801600D卧轴矩台平面磨床是我公司开发的具有数控进给控制磨削的高性能机床之一。该机床结构设计更加合理，机床刚性、精度保持性、可靠性趋近 。它主要适用于各种金属材料的平面、斜面以及特定形状的精密磨削加工，广泛应用于汽车、电子、航空航天、医疗器械、精密机械、模具制造等多个行业。
结构特点：
● 机床采用工作台左右移动，立柱前后移动式布局。
● 工作台采用双 V 导轨结构，通过精密刮研，能长时间保持机床精度。
● 磨头上下采用预压精密线轨和精密滚珠丝杆传动，保证高精准进给。
● 立柱前后同样采用预压精密线轨和精密滚珠丝杆传动，保证高精准进给。

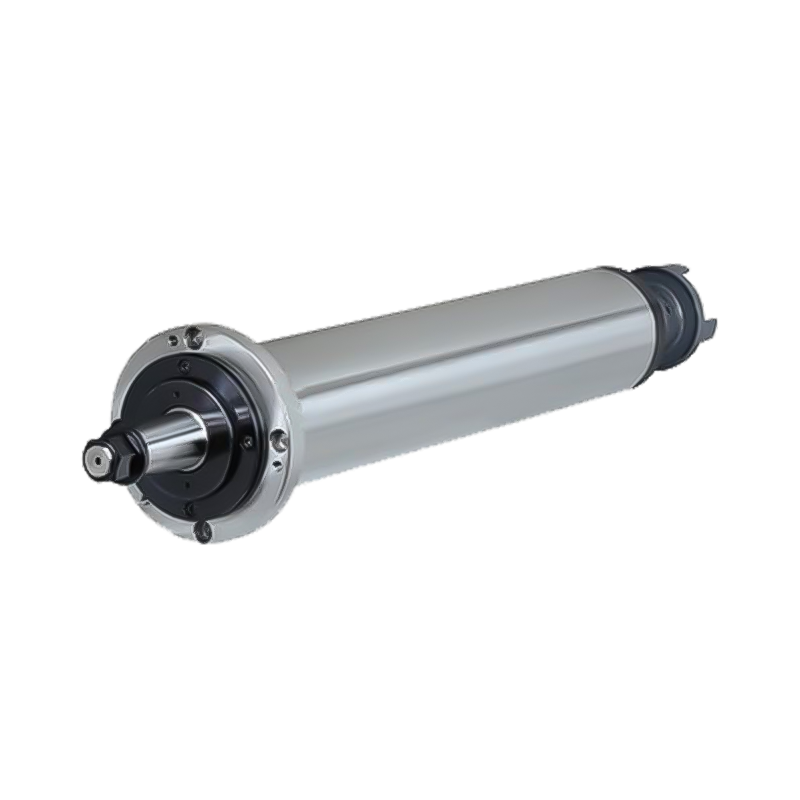

● 主轴为精制磨头主轴，主轴电机以弹性联轴器与主轴直联。
● Y/Z 轴伺服电机控制，可实现自动磨削，提升加工效率。
● 丝杆导轨润滑均采用自动润滑泵定时定量润滑，提升耐磨寿命。
|
类 |
项目 |
单位 |
M80160 |
M80200 |
|
工作范围 |
工作台面尺寸（长×宽） |
mm |
1600×800 |
2000×800 |
|
工作台左右行程 |
mm |
1800 |
2200 |
|
|
工作台前后行程 |
mm |
870 |
870 |
|
|
最大载重量 |
kg |
1600 |
2000 |
|
|
砂轮中心至工作台面最大间距 |
mm |
900 |
900 |
|
|
工作台及前后进给 |
工作台T型槽 |
mm |
3×18×320 |
3×18×320 |
|
工作台速度 |
mm/min |
5-25 |
5-25 |
|
|
前后自动进给量 |
mm |
0.1-10 |
0.1-10 |
|
|
前后快移速度 |
mm/min |
1200 |
1200 |
|
|
上下进给 |
上下手轮进给量 |
mm |
0.001 |
0.001 |
|
上下自动进给量 |
mm |
0.001-0.02 |
0.001-0.02 |
|
|
上下快移速度 |
mm/min |
750 |
750 |
|
|
砂轮主轴 |
马力 |
HP/KW |
10/7.5 |
10/7.5 |
|
砂轮：外径×内径×厚度 |
mm |
400×127×20-50 |
400×127×20-50 |
|
|
砂轮转速 |
rpm |
1450 |
1450 |
|
|
电机 |
前后电机 |
kw |
2.2 |
2.2 |
|
上下电机 |
kw |
2.2 |
2.2 |
|
|
油压电机 |
hp |
7.5 |
7.5 |
|
|
冲水电机 |
hp |
1/4 |
1/4 |
|
|
机械尺寸 |
长 |
mm |
4500 |
5500 |
|
宽 |
mm |
3200 |
3200 |
|
|
高 |
mm |
2600 |
2600 |
|
|
设备重量 |
kg |
9300 |
10800 |
|
|
电源需求 |
kw |
23 |
23 |
|
标准附件：
|
序号 |
名称 |
|
1 |
工具箱 |
|
2 |
起子 |
|
3 |
吸盘 |
|
4 |
砂轮扳手 |
|
5 |
砂轮 |
|
6 |
砂轮夹 |
|
7 |
砂轮平衡架 |
|
8 |
砂轮平衡芯棒 |
|
9 |
砂轮修整器 |
|
10 |
磁性分离水箱 |
|
11 |

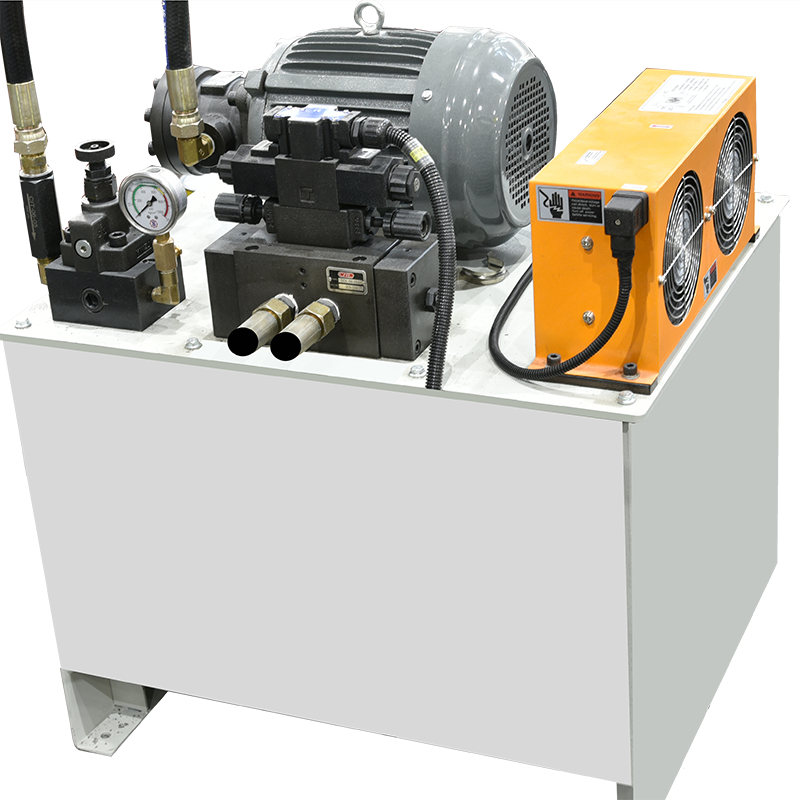

液压站 |
可选装附件：
|
序号 |
名称 |
|
1 |
全防护钣金 |
|
2 |
吸尘器 |
|
3 |
自动砂轮修整 |
|
4 |
纸带过滤装置 |

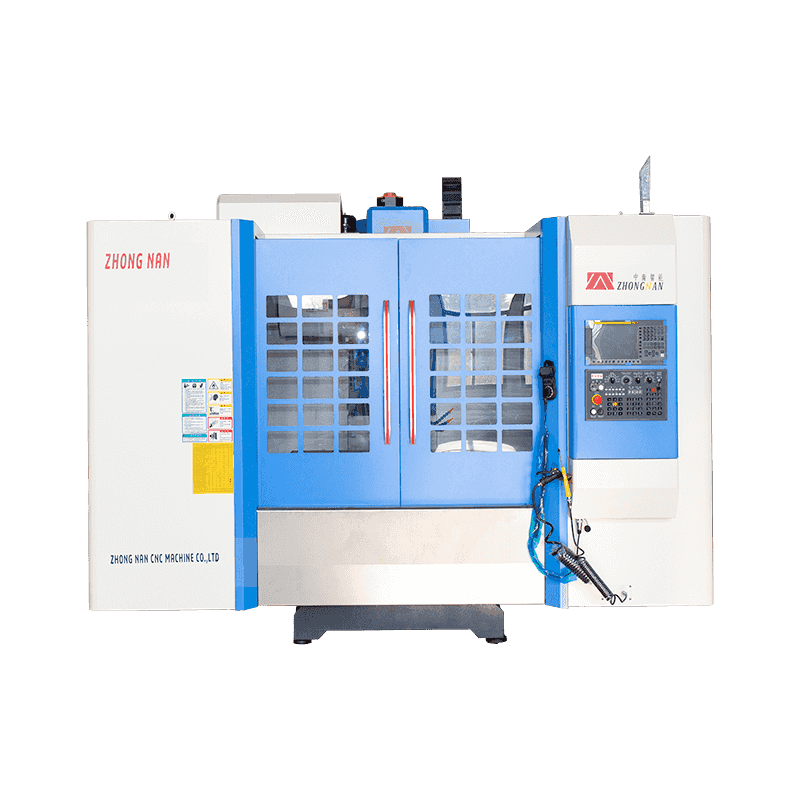

该系列加工中心为A字形单立柱固定，工作台移动结构，基础部件高刚性，移动部件轻量化，充分贴合了用户的需求。标配皮带式主轴，适用于通用机械、汽车、纺织机械等行业中小型机械零件的高速精密加工。
查看具体信息

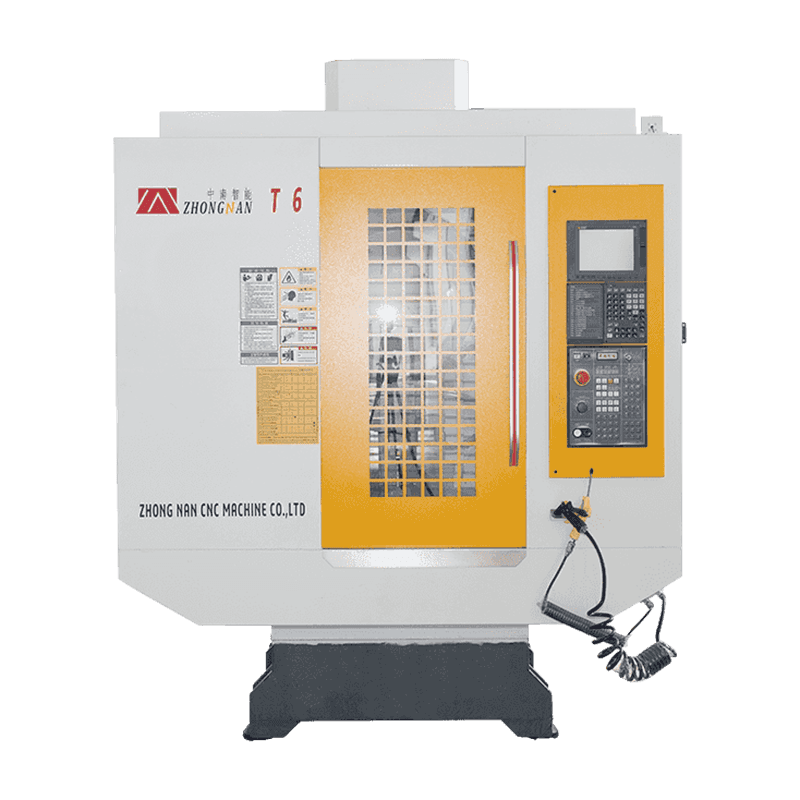

该系列加工中心为A字形单立柱固定，工作台移动结构，基础部件高刚性，移动部件轻量化，充分贴合了用户的需求。标配皮带式主轴，适用于通用机械、汽车、纺织机械等行业中小型机械零件的高速精密加工。
查看具体信息

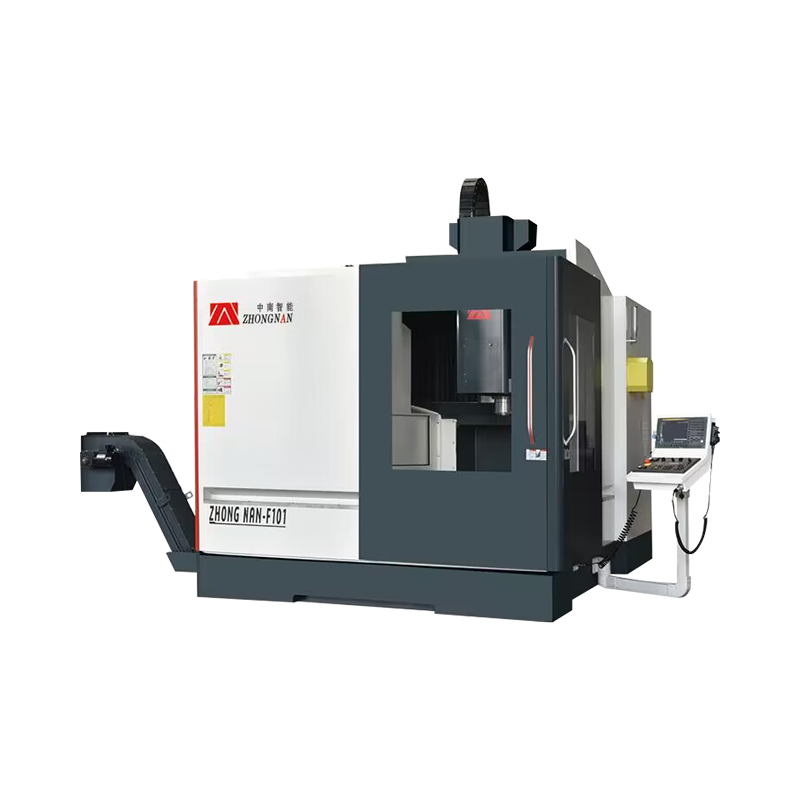

该系列加工中心为A字形单立柱固定，工作台移动结构，基础部件高刚性，移动部件轻量化，充分贴合了用户的需求。标配皮带式主轴，适用于通用机械、汽车、纺织机械等行业中小型机械零件的高速精密加工。
查看具体信息

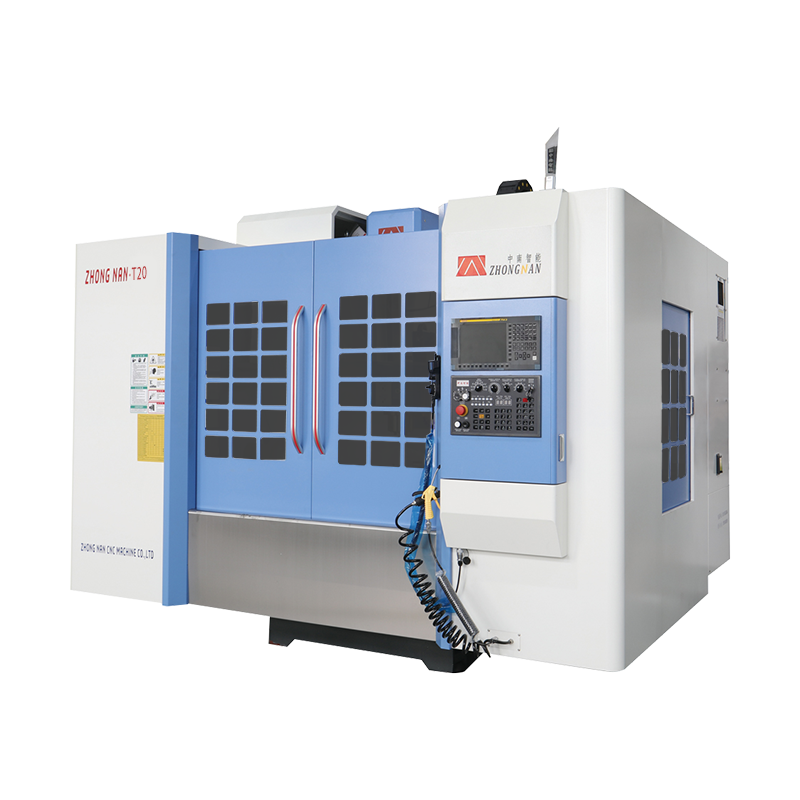

机床采用十字滑鞍型结构形式，工作台左右移动式（X轴），主轴箱上下移动（Y轴）和鞍座前后移动（Z轴），并配有回转工作台，刀臂式刀库。工件一次装夹可完成多面的铣、钻、镗、铰、攻丝等多种工序加工，有效提高效率，同时能减少由于工件多次装夹而产生的累积误差。适合于各种异形零件，箱体类零件的加工。
查看具体信息

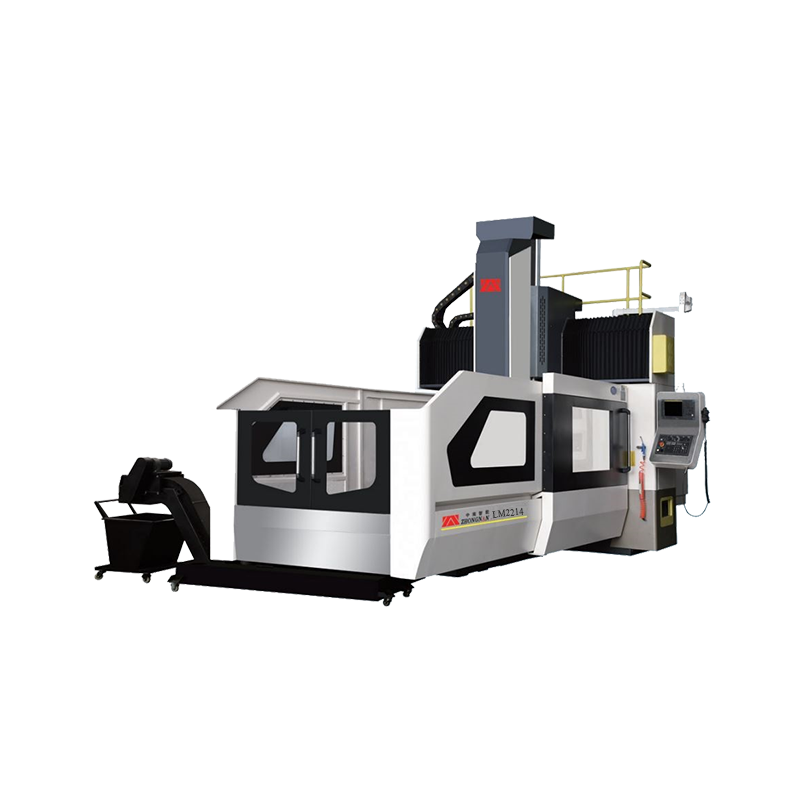

本机床采用龙门框架固定，工作台在床身上移动的结构形式。横梁立柱一体化设计，具有高刚性及精度稳定性的特点。标配高精皮带式主轴，实现高转速高精度及强力切削的圆满结合。广泛应用于模具、民用航空、轨道交通、汽车、医疗等高端制造产业。
查看具体信息
高精/高速/易操作 数控平面磨床 X轴液压/YZ轴伺服/数控系统。十字滑台结构，工作台双V轨/滑鞍双V轨，Z轴线轨。可选配砂轮底面修整循环功能，系统控制页面方便手动设置修整参数。
查看具体信息
高精/高速/易操作 数控平面磨床 X轴液压/YZ轴伺服/数控系统。十字滑台结构，工作台双V轨/滑鞍双V轨，Z轴线轨。可选配砂轮底面修整循环功能，系统控制页面方便手动设置修整参数。
查看具体信息
本机床采用龙门框架固定，工作台在床身上移动的结构形式。横梁立柱加强设计，具有高刚性及精度稳定性的特点。标配高精皮带式主轴，实现高转速高精度及强力切削的圆满结合。广泛应用于模具、民用航空、轨道交通、汽车、医疗等高端制造产业。
查看具体信息

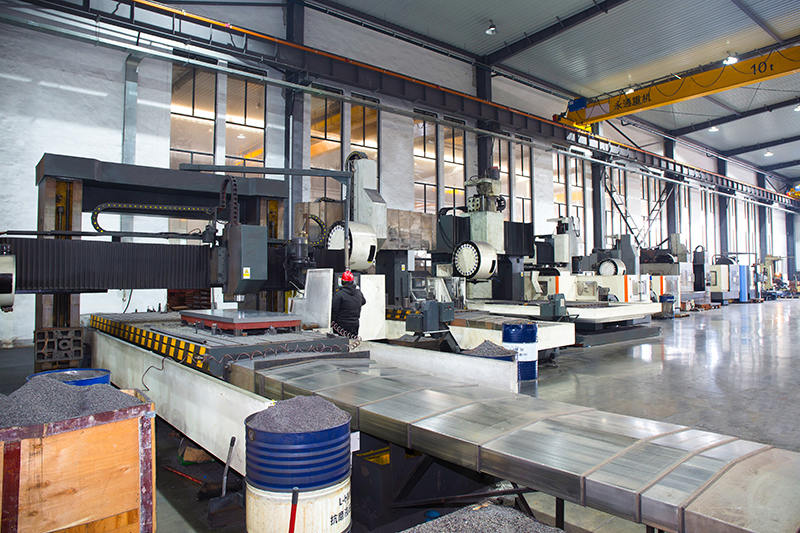

南通中南智能科技(集团)旗下拥有中南数控、中南智能、鑫圣数控、创佳机械等多家子公司。自2000年成立初期从事数控磨床起步,逐步发展于研发和制造、数控立式加工中心、高精密龙门加工中心、卧式加工中心、数控立卧铣床、数控斜车、车铣复合中心、数控精密平面磨床、铸件产品生产线和多种机床产品等高端数控机床及生产线。在国内同行业金属切削产业链中是较齐全的专业制造商。集团公司产品广泛用于蓝宝石、汽车、新能源、模具等各领域。
